空気環境の調整⑭

空気線図 < 加湿装置 < 空気線図の問題 < 水平面照度の問題

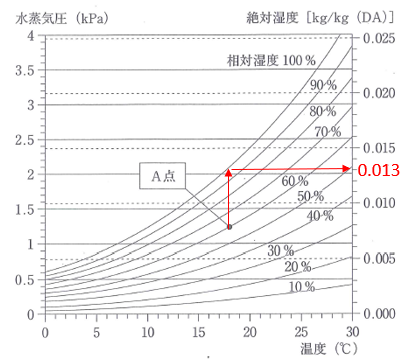

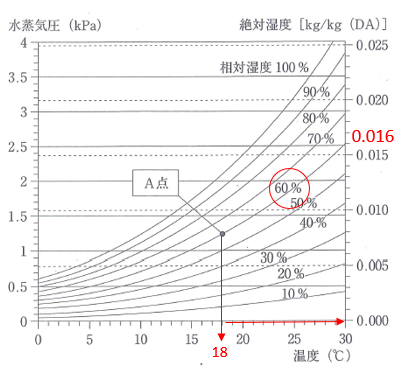

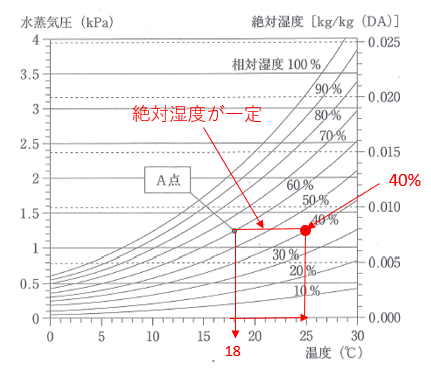

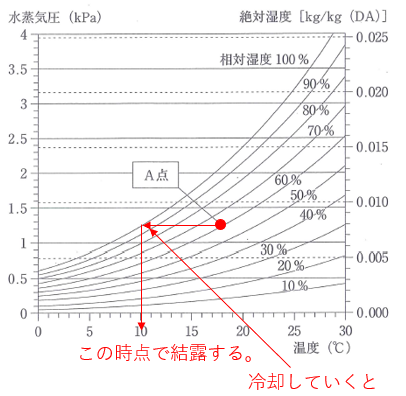

空気線図

線図上、乾球温度絶対湿度、露点温度、湿球温度、相対湿度、などを記入した線の図であり、その中の2つの値を求めることにより湿り空気(水蒸気を含んだ空気)の 状態が分かるようにしたもの。

空気線図/


加湿装置

加湿装置の加湿方式には蒸気加湿と水加湿に大別されます。

(備考)水加湿は、蒸発する場所の違いで水噴霧加湿と気化加湿に分かれる。

蒸気加湿

蒸気加湿

蒸気加湿

水加湿

水加湿

水加湿

水加湿


ここでのポイントは

加湿の空気線図上の状態変化

空気線図/

加湿の場合でも蒸気で加湿と水で加湿の場合では状態が変わります。

蒸気加湿は蒸気により空気が加熱されるため、乾球温度もわずかに上昇する。 水での加湿は水が気化する際に空気から気化熱を奪うため乾球温度は逆に低下します。

平成27年問題62



上記ことを出題した問題が
平成24年度問題63です。

湿り空気線図上に示した空気の状態変化の三つのプロセスとその加湿装置との組合せとして、最も適当なものは次のうちどれか。

空気線図/

  水加湿 温水加湿  蒸気加湿
  1. 1――――――2――――――3
  2. 1――――――3――――――2
  3. 2――――――3――――――1
  4. 3――――――1――――――2
  5. 3――――――2――――――1
上記ことが分かっていればこの問題も簡単だと思います。
もちろん答えは5ですよね。
上記はどの場合に上昇、低下するかはしっかり覚えましょう。

加湿装置の種類

蒸気吹き出し方式

名称加湿原理問題点
電熱式シ―スヒ―タにより水を加熱
電極式電極間の水をジュ―ル熱で加熱電極の寿命は5,000~8,000時間
赤外線式赤外線の放射熱により水を加熱赤外線ランプの寿命は約6,000時間
蒸気拡散管式ボイラからの蒸気を加熱蒸気として放出蒸気配管・ドレン配管が必要
蒸気ノズル式ボイラからの蒸気を放出蒸気配管・ドレン配管が必要

気化方式

名称加湿原理問題点
エアワッシュ式多量の水を空気と接触させて気化多量の水を必要とする
滴下式上部へ給水し、加湿材をぬらして通風気化
透湿膜式透湿膜内へ給水し、透過した水分が通風気化
回転式加湿材を回転し、水槽でぬらして通風気化
毛細管式毛細管現象で加湿材をぬらして通風気化加湿材への不純物の堆積が速い

水噴霧方式

名称加湿原理問題点
遠心式遠心力により霧化軸受の寿命は20,000~30,000
超音波式超音波振動子により霧化振動子の寿命は5,000~10,000時間
2流体スプレ―式高速空気により霧化圧縮機が必要
スプレ―ノズル式ノズルにより霧化

空気線図の問題

慣れていないとこの問題も難しく感じる方もいると思いますので説明します。

平成28年 問題62

湿り空気の混合に関する次の文章の[  ]内に入る数値の組合せとして、最も適当なものはどれか。

湿り空気線図上のA点は、乾球温度26℃、絶対湿度0.013kg/kg(DA)である。また、B点は、乾球温度34℃、絶対湿度0.025kg/kg(DA)である。A点の空気300kg/hとB点の空気100kg/hを混合した空気は、乾球温度[ ア ]℃、絶対湿度[ イ ]kg/kg(DA)である。

平成28年問題62

  1. (ア)28―――――(イ)0.016
  2. (ア)28―――――(イ)0.019
  3. (ア)30―――――(イ)0.019
  4. (ア)32―――――(イ)0.016
  5. (ア)32―――――(イ)0.022


【解説】

平成28年問題62

になります。
乾球温度と絶対湿度はその逆比を求める。
つまり

平成28年問題62

になります。
ここからは簡単な解き方を覚えておきましょう。
混合した空気の乾球温度は
A点26℃、B点34℃なので温度差は
34℃-26℃=8℃
8℃÷4=2℃
になります。
つまりA点とB点は1:3の関係にありますので

平成28年問題62

になります。

混合した空気の絶対湿度は
絶対湿度も考え方は同じです。
A点0.013kg/kg(DA)、B点0.025kg/kg(DA)なので絶対湿度差は
0.025-0.013=0.012kg/kg(DA)
0.012 ÷4=0.003kg/kg(DA)

平成28年問題62

従って答えは
(ア)28―――――(イ)0.016
になります。
因みに空気線図に表示すると以下のようになります。

平成28年問題62


水平面照度の問題

まず、水平面の問題を図で表すと以下のようになります。

水平面照度

つまり、sin60°x 100000lx で求めることが出来ます。

以下のことは暗記しましょう。

水平面照度

ビル管理士試験では三角関数の問題は必要ありませんので、上記赤字は暗記しましょう。
この水平面照度の問題はサ―ビス問題なので必ずゲットしましょう。

令和元年年 問題88

地表における直射日光による法線面照度80,000lxのとき、直射日光による水平面照度として、最も近いものは次のうちどれか。ただし、このときの太陽高度は60度とする。

この問題を考えてみます。

sin60°x 80000lx = 0.87 x 80000 = 69,600ixlx

になるのです。

平成25年 問題89

地表における直射日光による法線面照度100,000lxのとき、直射日光による水平面照度として最も近いものは次のうちどれか。ただし、このときの太陽高度は60度とする。

この問題を考えてみます。

つまり、今回の問題は

sin60°x 100000lx = 0.87 x 100000 = 8,7000lx

になるのです。

平成27年問題89

点光源直下3.0mの水平面照度が500lxである場合、直下1.0mの水平面照度として、最も近いものは次のうちどれか。

  1. 1,500lx
  2. 2,000lx
  3. 3,000lx
  4. 4,500lx
  5. 6,000lx


答え【4】

この問題は以下のことを覚えておきましょう。

照度は光源からの距離の2乗に反比例する(距離逆2乗の法則)

解き方を覚えておいてください。

類似問題


類似問題

平成24年 問題87

点光源直下2.0mの水平面照度が400lxである場合、直下0.5mの水平面照度として、最も近いものは次のうちどれか。
  1. 800lx
  2. 1,100lx
  3. 1,600lx
  4. 3,200lx
  5. 6,400lx

水平面照度

になります。
